产品中心半干法系统
旋转喷雾法烟气净化的工艺原理：
本烟气处理工艺为经高速离心雾化的吸收剂在半干式反应塔与烟气中的酸性气体充分接触、反应，来实现脱除酸性气体及其它有害物质。从而使焚烧炉尾气在半干式反应塔中得以净化。喷雾脱酸工艺分为5个步骤：（1）吸收剂制备；（2）吸收剂浆液雾化；（3）雾滴与烟气接触混合；（4）蒸发－酸性物质吸收；（5）废渣排除。其化学物理过程如下所述。化学过程： 当消石灰浆液经过雾化喷嘴在半干式反应塔中雾化，并与烟气充分接触，烟气被冷却并增湿，浆液中的Ca（OH）2颗粒同HCL、SO2等反应生成副产物，并利用烟气的热量将反应生成物干燥固体，整个反应分为气相、液相和固相三种状态反应，下述的反应式说明了在140-160℃下的温度范围烟气脱酸的本质（给出的公式是累积的公式，并不反应出单独步骤的真实反应过程）。
Ca（OH）2 + SO2 = CaSO3*½H2O + ½H2O
Ca（OH）2 + SO3 = CaSO4*½H2O + ½H2O
Ca（OH）2 + H2O + SO2 + ½O2 = CaSO4*2H2O
CaSO3*½H2O + ½O2 = CaSO4*½H2O
Ca（OH）2 + CO2 = CaCO3 + H2O
Ca（OH）2 + 2HCl = CaCl2 + 2H2O
Ca（OH）2 + 2HF = CaF2 + 2H2O
在烟气中含有HCl的情况下，工作温度大概是比烟气饱和温度高15-25℃。

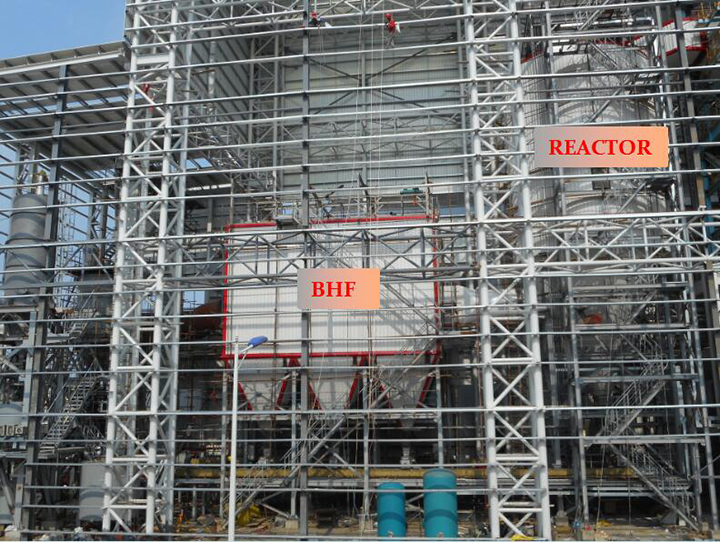

除尘器与反应塔
|

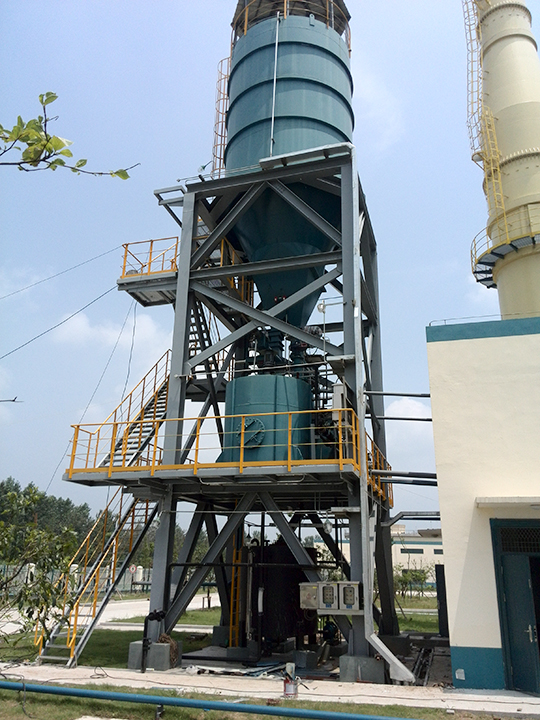

石灰浆制备
|

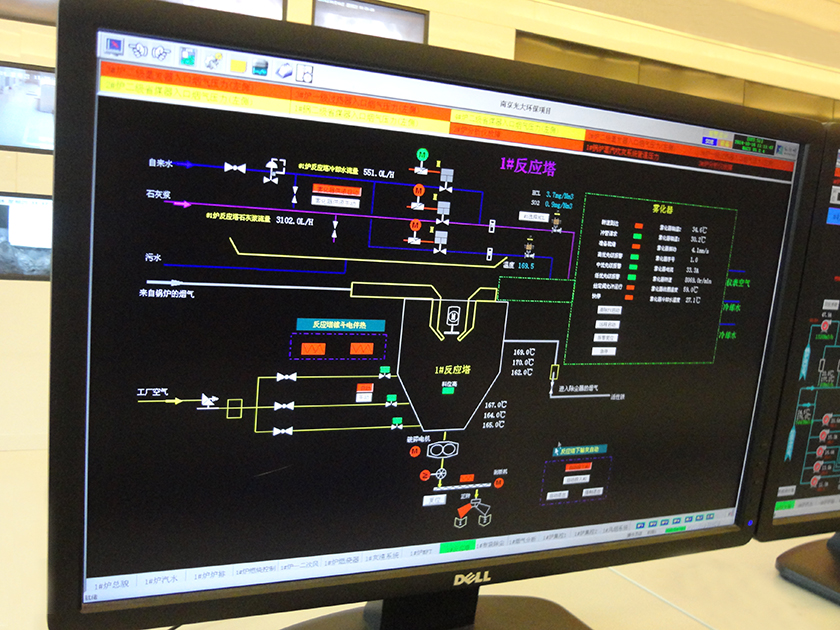

旋转喷雾法操作画面
|

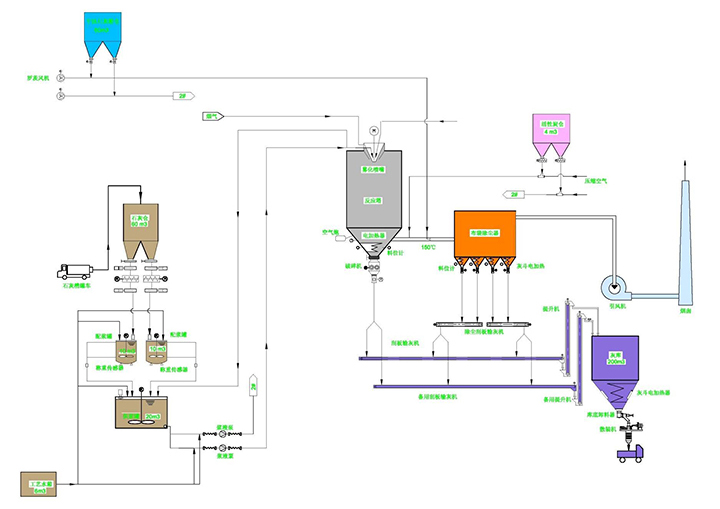

旋转喷雾法工艺流程
|
